Craftsman 185-707-099 (247.370290) (1995) Electric Mower

Model: 185-707-099 (247.370290) (1995)

Save
Part Not Listed?Part Not Listed?

product name

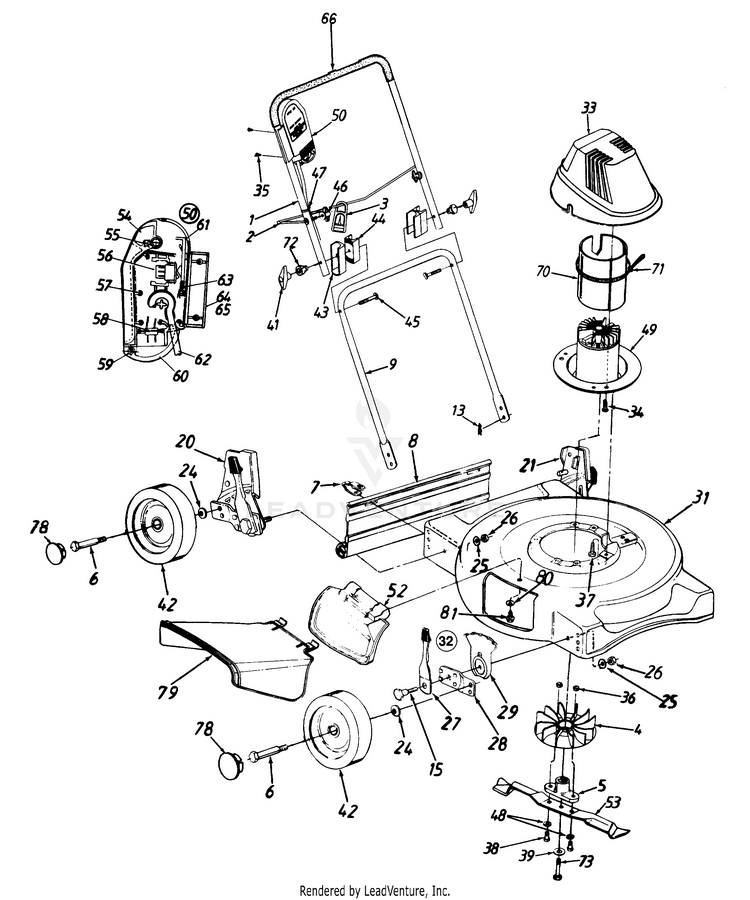

General Assembly

...
...
1
UPPER HANDLE MTD-749-0883

...
2
GUIDE ROD MTD-747-1094

...
3
CORD MINDER MTD-725-1590


...
5
BLADE ADAPTER MTD-748-0356

...
6
Axle Bolt MTD-738-0102

...
7
HINGE CLIP MTD-17098P

...
8
FLAP ASSEMBLY MTD-731-1028

...
9
HANDLE-LOW MTD-749-0885

...
13
Hairpin Clip MTD-714-0104

...
15
Shld. Bolt .5" Dia. x .434" MTD-738-0507B

...
20
HANDLE BRACKET ASSEMBLY (RH) MTD-987-02106A

...
21
BRACKET ASSEMBLY MTD-987-02107A

...
24
Bell-Wash. .38" I.D. x .88" O.D. MTD-736-0105

...
25
BELL WASHER MTD-936-0356

...
26
Hex Nut 3/8-16 Thd. For faster service obtain standard nuts, bolts and washers locally. If these items cannot be obtained locally, order by part number and size as shown on parts list. MTD-712-0798

...
27
Front Spring Lever MTD-94832

...
28
Pivot Bar MTD-15262B

...
29
Height Adjustment Plate MTD-787-01290A

...
?30
FRONT BAFFLE MTD-782-5025-0637

...
31
DECK ASSEMBLY MTD-682-0018

...
32
Height Adj. Ass'y. Comp. (R.H.) MTD-753-06761

...
xx
Height Adj. Ass'y. Comp. (R.H.) (Not Shown) MTD-753-06761

...
33
COVER-MOTOR BLACK MTD-731-1263

...
34
SCREW #10-16 x .750 MTD-710-1128

...
35
SCREW #7-19 C 1.0 MTD-710-1150

...
36
Hex Nut 3/8-24 Thd. MTD-712-0241

...
37
HEX SCREW 3/8 x 7/8 MTD-910-1006

...
38
Hex Bolt 3/8-24 x 1.25" Lg. MTD-710-0191

...
39
Bell-Wash. .396" I.D. x 1.14" MTD-736-0452

...
41
Star Knob MTD-720-04072A

...
42
Wheel - LH MTD-734-1855

...
xx
TREAD TYPE - DIAMOND 7" x 1.50" MTD-734-1699

...
43
Upper Handle Insulator MTD-731-1268

...
44
LOWER HANDLE INSULATOR MTD-731-1267

...
45
SCREW 5/16-18 x 3.0 GR1 MTD-710-0450

...
46

...
47
TIE-PLASTIC MTD-726-0303

...
48
Bell-Wash. 3/8" I.D. MTD-736-0331

...
49
MOTOR & SWITCH ASS'Y. COMP. MTD-818-60013

...
50
CORD & SWITCH ASS'Y COMP MTD-624-0032

...
52
MULCH PLUG ASSEMBLY MTD-682-7002

...
53
MULCHING BLADE 1 MTD-742-0718

...
54
HANDLE-SWITCH BOX MTD-731-1210

...
55

...
56

...
57

...
58
2 PRONG PLUG (POLARIZED) MTD-929-0304

...
59
PLUG RETAINER SPRING MTD-932-0680

...
60
RETAINER-PLUG BLACK MTD-731-1211

...
61
LATCH-SWITCH BOX MTD-731-1198

...
62
CORD ASS'Y (Incl. Ref. #58) MTD-624-0053

...
63
SPRING-LATCH (SW-B MTD-732-0681

...
64
HOUSING-UPPER SWIT MTD-731-1208

...
65
HOUSING-LOWER SWIT (Not Shown) MTD-731-1209

...
66
Grip Foam (Optional) MTD-720-0295

...
70
INSULATOR-MOTOR HS MTD-721-0311

...
71
Cable Tie MTD-726-0230

...
72
INSULATOR KNOB MTD-731-1388

...
73
SCREW 3/8-24 x 2.50 GR8 MTD-710-1251

...
78
HUB CAP (Optional) MTD-720-0258

...
79
Side Discharge Deflector MTD-731-1409B

...
80
SPRING WASHER BELL MTD-736-0270

...
81
Hex Wash. Hd. Tt-Tap Scr. 1/4-20 x .5" Lg. MTD-710-0599
...
...
...
...
...
